Galīgā inženiertehniskā rokasgrāmata pūtēju tiešai savienošanai

1. Tiešā savienojuma saknes pūtēji: pamatkoncepcija

2. Tiešā savienojuma rotācijas pozitīvās pārvietošanas mehānika

3. Veiktspējas priekšrocības salīdzinājumā ar siksnas piedziņas sistēmām

4. Uzstādīšana un izlīdzināšana: precizitāte ilgmūžībai

5. Tiešās piedziņas ierīču apkopes protokoli

6. Kritiskie rūpnieciskie lietojumi

7. Galvenās tehniskās specifikācijas un atlases rokasgrāmata

8. Bieži uzdotie jautājumi (FAQ)

1. Tiešā savienojuma saknes pūtēji: pamatkoncepcija

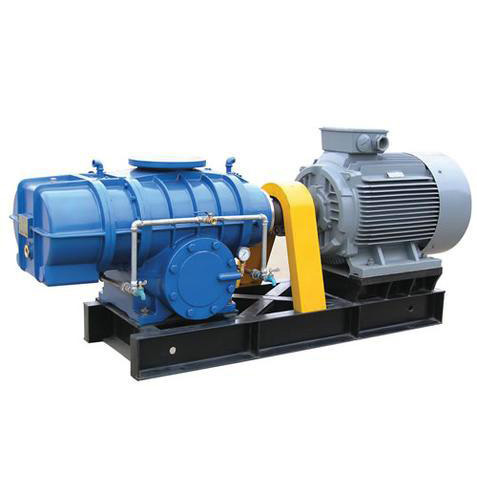

Neskaitāmu rūpniecisko procesu centrā, sākot no notekūdeņu attīrīšanas un beidzot ar pneimatisko transportēšanu, ir izturīgā tehnoloģijaTiešā savienojuma saknes pūtēji. Atšķirībā no siksnas piedziņas alternatīvām, šīm ierīcēm ir tieša mehāniska saikne starp motoru un ventilatora vārpstu, izmantojot savienojumu. Šī šķietami vienkāršā atšķirība sniedz ievērojamas priekšrocības efektivitātes, izturības un darbības stabilitātes ziņā. Likvidējot siksnu, sistēma novērš kopējo nodiluma un enerģijas zuduma punktu, padarot tiešā savienojuma saknes pūtējus par vēlamo izvēli nepārtrauktas darbības lietojumiem, kur uzticamība ir vissvarīgākā.

Šī tiešā konfigurācija nodrošina, ka motora rotācijas ātrums tiek precīzi pārnests uz lāpstiņriteņiem, nodrošinot stabilu, bez pulsācijas gaisa plūsmu, kas ir būtiska tādos procesos kā aerācija bioloģiskajā apstrādē vai materiālu transportēšana cementa rūpnīcās. Dizaina filozofija koncentrējas uz minimāliem mehāniskiem zudumiem un maksimālu darbspējas laiku, tāpēc nozares ar prasīgiem darbības profiliem arvien vairāk izmanto šo piedziņas metodi, nevis tradicionālās siksnu sistēmas.

2. Tiešā savienojuma rotācijas pozitīvās pārvietošanas mehānika

Tiešā savienojuma saknes pūtējidarbojas pēc pozitīvas pārvietošanas principa, izmantojot divu vai trīs daivu rotorus, kas precīzi apstrādātā korpusā griežas pretējos virzienos. Tiešais savienojums nodrošina, ka šie rotori uztur precīzu sinhronizāciju, ko darbina laika zobrati, kas novērš metāla saskari ar metālu. Kad daivas griežas, tās aiztur fiksētu gaisa daudzumu ieplūdes atverē un transportē to uz izplūdes pusi, kur tas tiek izvadīts pret sistēmas spiedienu.

Galvenā mehāniskā priekšrocība ir pašā savienojumā. Elastīgs savienojums, bieži vien konusveida bloķēšanas stila, savieno motora vārpstu ar ventilatora vārpstu, novēršot nelielas novirzes, vienlaikus efektīvi pārvadot griezes momentu. Šī tiešā piedziņa novērš slīdēšanu, kas raksturīga siksnu sistēmām, nodrošinot, ka pūtējs darbojas precīzi tā paredzētajā ātrumā, kas tieši korelē ar garantētu tilpuma plūsmas ātrumu. Šis raksturlielums ir būtisks procesiem, kuriem nepieciešama konsekventa, mērīta gaisa padeve, piemēram, ķīmisko vielu dozēšanas vai verdošā slāņa reaktoros.

3. Veiktspējas priekšrocības salīdzinājumā ar siksnas piedziņas sistēmām

Novērtējot tiešā savienojuma saknes pūtējus pret siksnas piedziņas līdziniekiem, parādās vairāki veiktspējas atšķirības. Pirmkārt, tiešā sakabe novērš siksnas nospriegošanu un nodilumu, kas ne tikai samazina apkopes biežumu, bet arī novērš pakāpenisku efektivitātes zudumu, jo laika gaitā jostas stiepjas. Otrkārt, siksnas un skriemeļa komplekta neesamība samazina iekārtas kopējo platību un svaru, vienkāršojot uzstādīšanu un integrāciju kompaktos iekārtu izkārtojumos.

Turklāt tiešās piedziņas sistēmām ir zemāks vibrācijas līmenis un tās darbojas klusāk, tādējādi veicinot drošāku un ērtāku darba vidi. Samazināta mehāniskā sarežģītība nozīmē, ka mazāk komponentu tiek bojāti, tādējādi uzlabojot sistēmas kopējo uzticamību. Lietojumos, kur telpa ir ierobežota vai ir nepieciešama nepārtraukta, lielas slodzes darbība, tiešais savienojums nodrošina izšķirošu priekšrocību gan veiktspējas stabilitātes, gan dzīves cikla izmaksu apsvērumu ziņā.

4. Uzstādīšana un izlīdzināšana: Precizitāte ilgmūžībai

Veiksmīga izvietošanaTiešā savienojuma saknes pūtējiir atkarīga no rūpīgas uzstādīšanas, īpaši vārpstas izlīdzināšanas. Pat neliela novirze var izraisīt pārmērīgu vibrāciju, priekšlaicīgu gultņu nodilumu un sakabes nogurumu. Nozares paraugprakse nosaka, ka sakabes pusītes jāuzstāda ar traucējošu savienojumu, bieži vien ir nepieciešama kontrolēta apkure, lai nodrošinātu drošu savienojumu ar vārpstām.

Pareiza izlīdzināšana ietver gan nobīdes, gan leņķa noviržu pārbaudi. Lai nodrošinātu optimālu kalpošanas laiku, kopējais indikatora rādījums (TIR) ​​uz sakabes rumbu nedrīkst pārsniegt 0,005 collas (0,13 mm), un sakabes virsmu paralēlajai novirzei jābūt 0,001 collas (0,03 mm) robežās. Turklāt ir ļoti svarīgi noteikt pareizo aksiālo atstarpi starp sakabes pusēm, lai darbības laikā pielāgotos vārpstu termiskajai izplešanāsi, novēršot vilces slodzi, kas varētu sabojāt pūtēja iekšējās sastāvdaļas. Ieteicams izmantot konusveida bloķēšanas tipa savienojumu, lai nodrošinātu pozitīvu griezes momenta pārvadi un vieglu noņemšanu.

5. Tiešās piedziņas ierīču apkopes protokoli

Lai gan tiešā savienojuma sakņu pūtējiem ir nepieciešama retāka iejaukšanās nekā ar siksnu darbināmiem blokiem, svarīgs ir strukturēts apkopes grafiks. Galvenās jomas ir pārnesumkārbas un gultņu eļļošana, sakabes pārbaude un izlīdzināšanas pārbaude. Regulāras eļļas maiņas, izmantojot ražotāja ieteikto smērvielu, novērš pārnesumu nodilumu un nodrošina vienmērīgu darbību.

Periodiskajās sakabes pārbaudēs jāietver vizuāla nodiluma vai plaisu pārbaude un stiprinājumu atkārtota pievilkšana līdz norādītajām vērtībām. Vibrācijas monitorings var kalpot kā prognozējošs apkopes rīks, kas agrīni atklāj nelīdzsvarotības vai novirzes pazīmes. Turklāt, nodrošinot, ka ieplūdes gaisa filtrs ir tīrs un netraucēts, tas pasargās rotorus no daļiņu bojājumiem, saglabājot tīru, eļļu nesaturošu gaisu, kas ir šo pūtēju iezīme.

• Katru dienu:Pārbaudiet eļļas līmeni, klausieties neparastu troksni, uzraugiet izplūdes spiedienu un temperatūru.
• Ikmēneša:Pārbaudiet savienojuma nodilumu, pārbaudiet izlīdzināšanu, notīriet gaisa filtru.
• Reizi ceturksnī:Nomainiet transmisijas eļļu, pārbaudiet gultņus, pārbaudiet visu stiprinājumu griezes momentu.
• Ik gadu:Visaptverošs kapitālais remonts, ieskaitot rotora klīrensa mērīšanu un blīvējuma nomaiņu.

6. Kritiski rūpnieciski lietojumi

Tiešā savienojuma saknes pūtēji izturīgais dizains un uzticamā veiktspēja padara tos par neaizstājamiem daudzās nozarēs. Notekūdeņu attīrīšanā tie nodrošina būtisku aerāciju aerobai šķelšanai, nodrošinot organisko vielu bioloģisko sadalīšanos. Akvakultūras nozarē tie uztur kritisko izšķīdušā skābekļa līmeni dīķos un tvertnēs, tieši ietekmējot krājumu veselību un ražu.

Beztaras materiālu apstrādei šie pūtēji tiek izmantoti pneimatiskajās transportēšanas sistēmās cementa, graudu, plastmasas un citu pulveru transportēšanai pa cauruļvadiem. Stabilā augstspiediena gaisa plūsma nodrošina konsekventu un efektīvu materiāla pārnesi lielos attālumos. Citi galvenie pielietojumi ietver sadegšanas gaisa padevi krāsnīs, gāzes padevi naftas ķīmijas rūpnīcās un vakuuma iepakošanas darbības, kas parāda šīs tehnoloģijas daudzpusību visā rūpnieciskajā spektrā.

Galvenās lietojumprogrammu nozares:Notekūdeņu aerācija · Akvakultūra · Pneimatiskā transportēšana · Cementa rūpniecība · Elektrostacijas · Ķīmiskā apstrāde · Biogāzes apstrāde

7. Galvenās tehniskās specifikācijas un atlases rokasgrāmata

Izvēloties tiesībasTiešā savienojuma saknes pūtējilietojumprogrammai nepieciešama rūpīga plūsmas ātruma, spiediena un jaudas prasību analīze. Tipiskas iekārtas piedāvā plūsmas ātrumu no 0,6 m³/min līdz vairāk nekā 120 m³/min ar izplūdes spiedienu līdz 98 kPa. Motora jauda var būt no 1,1 kW mazākām vienībām līdz vairāk nekā 185 kW liela mēroga industriālajiem modeļiem.

Norādot pūtēju, ņemiet vērā nepieciešamo diferenciālo spiedienu, vēlamo plūsmas ātrumu pie šī spiediena un apkārtējās darbības apstākļus. Trīs daivu rotoru dizains ir kļuvis par nozares standartu tā uzlaboto pulsācijas īpašību un efektivitātes dēļ, salīdzinot ar vecākām divu daivu konstrukcijām. Apspriešanās ar veiktspējas līknēm un tehniskajām datu lapām ir ļoti svarīga, lai nodrošinātu, ka izvēlētais pūtējs darbojas tā optimālajā efektivitātes punktā, nodrošinot uzticamu pakalpojumu paredzētajam lietojumam.
