Kā pneimatiskā transportēšanas sistēma var samazināt putekļus, dīkstāves un materiālu zudumus?

Abstrakts

Pulveru, granulu un granulu pārvietošana izklausās vienkārši, līdz jūs saskaraties ar putekļu mākoņiem, aizsērējušām teknēm, segregāciju, bojātu produktu un operatoriem, kas visu dienu pieskata pārsūtīšanas punktus. Labi izstrādātsPneimatiskā transportēšanas sistēmapārvieto beztaras materiālu pa slēgtiem cauruļvadiem, izmantojot kontrolētu gaisa plūsmu, palīdzot augiem palikt tīrākiem, drošākiem un konsekventākiem, vienlaikus samazinot manuālo apstrādi.

Šajā rokasgrāmatā ir sadalīti lēmumi, kas faktiski ir svarīgi veiktspējai un ekspluatācijas izmaksām, sākot no vakuuma pret spiedienu līdz atšķaidīšanai un blīvai fāzei, filtrēšanai, gaisa slūžu izvēlei un cauruļvadu maršrutēšanai. Tas ietver arī praktisku kontrolsarakstu, salīdzināšanas tabulu un FAQ, lai jūs varētu pāriet no “mums vajag kaut ko, kas darbojas” uz skaidru, zema riska specifikāciju. Piemēri un ieteikumi atspoguļo parastos rūpnieciskos apstākļus un izmantoto inženiertehnisko pieejuShandong Yinchi Environmental Protection Equipment Co., Ltd.

Satura rādītājs

• Kontūra
• Kādas problēmas atrisina pneimatiskā transportēšana
• Kā darbojas pneimatiskā transportēšanas sistēma
• Vakuuma transportēšana pret spiediena padevi
• Atšķaidītā fāze pret blīvo fāzi
• Galvenās sastāvdaļas, kas nosaka uzticamību
• Dizaina kontrolsaraksts pirms pirkuma
• Enerģijas un ekspluatācijas izmaksu sviras
• Putekļu kontroles un drošības apsvērumi
• Nodošanas ekspluatācijā un apkopes plāns
• Lietošanas gadījumi reālajā pasaulē
• FAQ
• Secinājums un nākamie soļi

Kontūra

• Nosakiet savus lielākos sāpju punktus un to, kā "panākumi" izskatās uz grīdas
• Izprotiet gaisa plūsmas un cietvielu pamatus, lai priekšlikumi būtu salīdzināmi
• Izvēlieties pareizo transportēšanas režīmu attālumam, izkārtojumam un uztveršanas punktiem
• Izvēlieties atšķaidītu vai blīvu fāzi, pamatojoties uz produkta trauslumu un ietilpību
• Bloķējiet uzticamas sastāvdaļas, kas atbilst jūsu materiāla uzvedībai
• Izmantojiet kontrolsarakstu, lai samazinātu risku pirms izgatavošanas un uzstādīšanas
• Plānojiet putekļu kontroli, drošu darbību un apkopi no pirmās dienas

Kādas problēmas atrisina pneimatiskā transportēšana

Ja apsverat aPneimatiskā transportēšanas sistēma, iespējams, jūs to nedarāt prieka pēc. Jūs to darāt, jo pašreizējā pārsūtīšanas metode prasa jums laiku, produktu un pacietību.

• Putekļi pārsūtīšanas vietāskas pārklāj aprīkojumu, iedarbina mājturības trauksmes signālus un rada neērtus darba apstākļus
• Materiālu zudums un piesārņojumsno atvērtiem konveijeriem, noplūdēm vai biežas tīrīšanas
• Tiltošana un aizsērēšanateknēs, piltuvēs un skrūvju padevēs nekonsekventas plūsmas dēļ
• Nekonsekventa grupēšanako izraisa segregācija, izšļakstīšanās vai nestabils padeves ātrums
• Augsta atkarība no darbakur operatoriem jāiejaucas, lai materiāls kustētos
• Produkta bojājumipiemēram, granulu lūzums, pulvera nodilums vai pārmērīga smalko daļiņu veidošanās
• Izkārtojuma ierobežojumikad jāpārvietojas ap konstrukcijām, pāri stāviem vai līdz tvertnēm

Slēgtā cauruļvada transportēšana palīdz, jo samazina atklātos pārneses punktus un pārvieto materiālu ar kontrolētu gaisu un spiedienu. Tas nozīmē, ka ir mazāk vietu, kur putekļi var izplūst, mazāk vietu, kur izšļakstīties, un mazāk vietu, kur paslēpties "noslēpumainā dīkstāve".

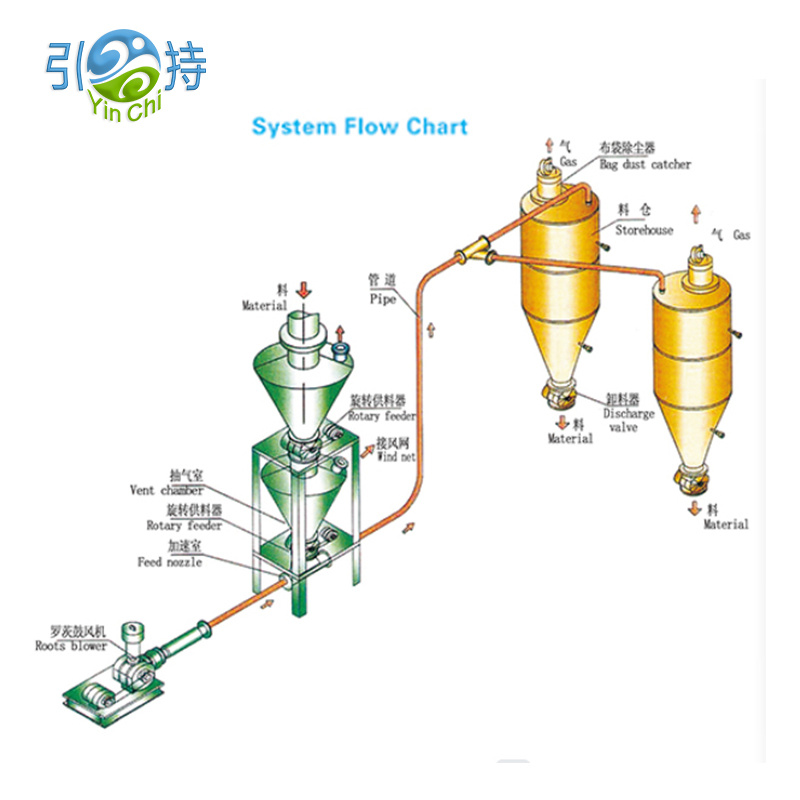

Kā darbojas pneimatiskā transportēšanas sistēma

Augstā līmenī aPneimatiskā transportēšanas sistēmatransportē beztaras cietās vielas pa cauruli, izmantojot spiediena starpību un gaisa plūsmu. Materiāls nonāk transportēšanas līnijā savākšanas punktā, pārvietojas uz uztveršanas trauku, un gaiss tiek atdalīts no cietajām vielām, filtrējot.

Kas notiek caurules iekšpusē

• Gaisa plūsma nodrošina dzinējspēku
• Cietās vielas tiek piesaistītas vai stumtas līdzi atkarībā no transportēšanas režīma
• Ātrumam jābūt pietiekami lielam, lai novērstu nogulsnēšanos, bet ne tik lielam, lai tas iznīcinātu produktu vai izšķērdētu enerģiju
• Līkumi, garie skrējieni un augstuma izmaiņas palielina pretestību un ietekmē stabilitāti

Kas jums būtu jāpieprasa no jebkura dizaina

• Stabila transportēšana bez viļņošanās, aizsprostošanās vai “atraugas” uztvērējā
• Paredzams padeves ātrums maiņās, sezonās un materiālu partijas izmaiņām
• Putekļu necaurlaidīga darbība ar filtrāciju, kas piemērota reāliem ražošanas apstākļiem
• Saprātīga apkopes piekļuve nodiluma punktiem un filtriem

Vakuuma transportēšana pret spiediena padevi

Viena no pirmajām izvēlēm ir, vai jūsu transportēšanas līnijai ir jāvelk materiāls (vakuums) vai jāspiež materiāls (spiediens). Abi var darboties labi, taču tie atrisina dažādas augu problēmas.

Praktisks īkšķis ir jāsāk ar izkārtojumu. Ja jums ir nepieciešams savākt no vairākiem punktiem un piegādāt uz vienu vietu, vakuuma risinājumi bieži vien vienkāršo tīklu. Ja jums ir nepieciešams piegādāt materiālu uz attālu tvertni vai vairākām tvertnēm, spiediena transportēšana var būt labāk piemērota.

Atšķaidītā fāze pret blīvo fāzi

Šeit daudzi projekti izdodas vai neizdodas. Tas patsPneimatiskā transportēšanas sistēmavar skaisti uzvesties ar vienu materiālu un šausmīgi ar citu, ja fāzes izvēle ir nepareiza.

Atšķaidītā fāze

• Materiāls tiek pārvadāts relatīvi liela ātruma gaisa plūsmā
• Bieži vien ir vienkāršāk vadāms un var apstrādāt plašu pulveru un granulu klāstu
• Risks: lielāks ātrums var palielināt nodilumu, troksni un produkta nodilumu

Blīvā fāze

• Materiāls pārvietojas ar mazāku ātrumu vairāk "slinkā" vai "pieslēgtā" veidā
• Bieži vien dod priekšroku trausliem izstrādājumiem, abrazīviem pulveriem vai, lai samazinātu noārdīšanās faktorus
• Risks: var būt nepieciešama rūpīgāka barošana, spiediena kontrole un materiālam specifiska regulēšana

Ja jūsu rūpnīcā ir tādas problēmas kā granulu lūzums, pārāk daudz smalku daļiņu vai redzama erozija līkumos, blīva fāze (vai mazāka ātruma stratēģija) kļūst par nopietnu kandidātu. Ja jūsu galvenā problēma ir vienkārši uzticams transports ar vienkāršu vadību, atšķaidītā fāze var būt ātrākais ceļš uz stabilitāti.

Galvenās sastāvdaļas, kas nosaka uzticamību

Citāti uz papīra var izskatīties līdzīgi, taču komponentu izvēle atklāj, vai piegādātājs saprot jūsu materiālu. Šeit ir norādītas daļas, kas visbiežāk nosaka ikdienas veiktspēju.

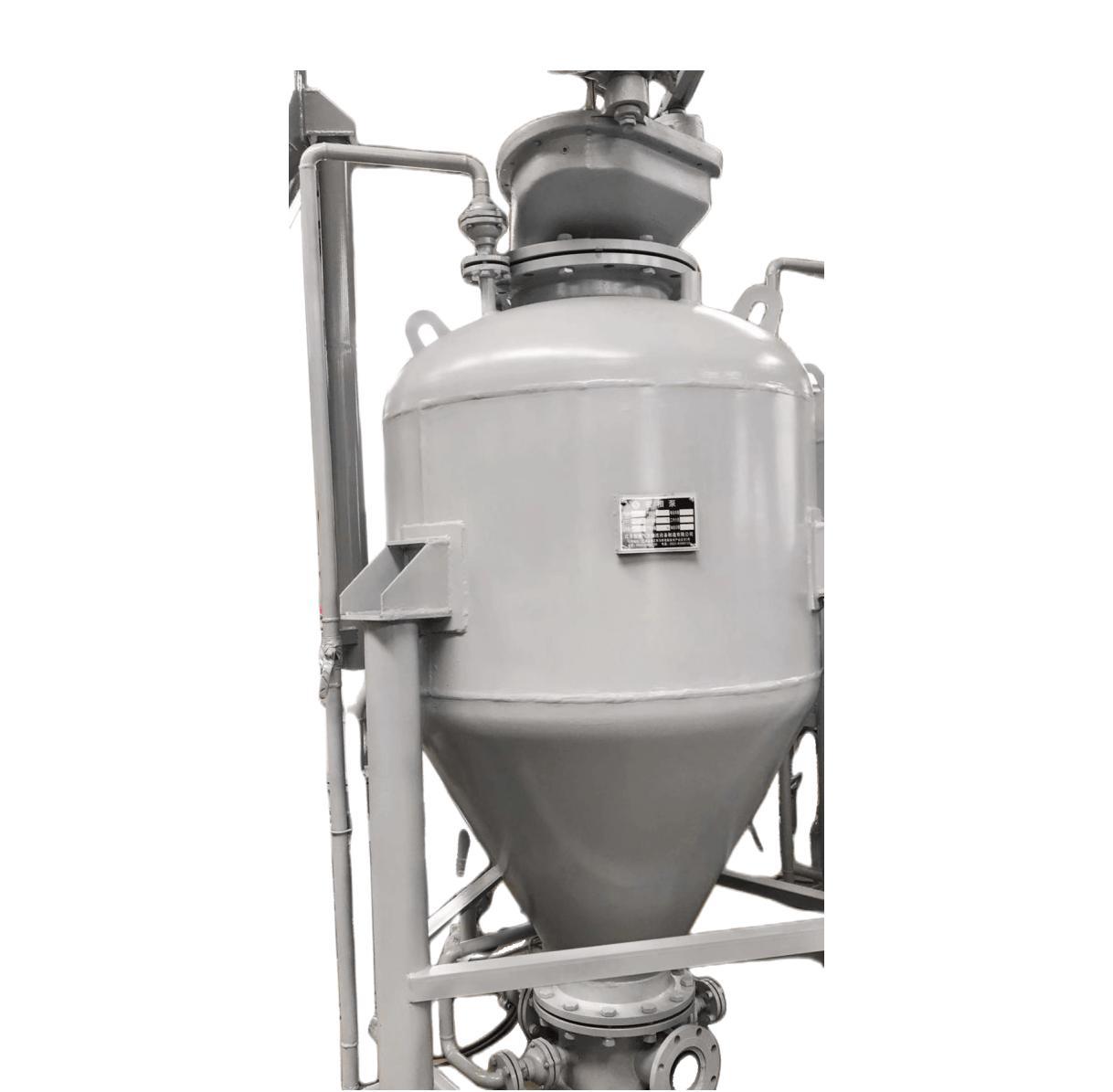

• Barošanas ierīcepiemēram, rotācijas gaisa slūžu vārsts, Venturi caurule vai spiedtvertnes padeve, kas atlasīta noplūdes kontrolei un stabilam cieto vielu ātrumam
• Gaisa avotspiemēram, pūtējs, ventilators vai kompresors, kas pielāgots vajadzīgajam spiedienam un plūsmai ar rezervi filtra slodzei
• Pārvadāšanas līnijaieskaitot caurules diametru, līkumus un nodiluma sekcijas, kas paredzētas spiediena krituma ierobežošanai un nosēšanās novēršanai
• Uztvērējs un filtrēšanaieskaitot filtra laukumu, tīrīšanas metodi un putekļu novadīšanu, kas paredzētas nepārtrauktai darbībai bez aizrīšanās
• Vadības ierīces un instrumentitostarp spiediena sensori, diferenciālais spiediens filtros un bloķētāji, kas novērš aizsprostošanās gadījumus

Daudzām rūpnīcām gaisa slūžu vārsts ir kluss traucēklis. Pārāk liela noplūde nozīmē nestabilu padevi, sliktu uztvērēja atdalīšanu un negaidītus putekļus. Pārāk šauras vai slikti saskaņotas atstarpes var radīt karstumu, sasaistīšanu un biežus apstāšanos. Pieskaņojiet gaisa slūžu jūsu daļiņu izmēram, temperatūrai, abrazivitātei un nepieciešamajam blīvējuma līmenim.

Dizaina kontrolsaraksts pirms pirkuma

Izmantojiet šo kontrolsarakstu, lai salīdzinātu piedāvājumus un samazinātu nepatīkamus pārsteigumus pēc instalēšanas. Mērķis nav pilnība, tā ir riska kontrole.

• Materiāla profilsieskaitot tilpuma blīvumu, daļiņu izmēru diapazonu, mitruma jutību, lipīgumu, abrazivitāti un temperatūru
• Jaudas mērķiieskaitot vidējo ātrumu, maksimālo ātrumu un to, cik bieži notiek maksimumi
• Attālums un maršrutēšanaieskaitot kopējo ekvivalento garumu, līkumu skaitu, vertikālos pacēlājus un pieejamos atbalsta punktus
• Savākšanas un izkraušanas punktitostarp to, cik avotu un galamērķu jums ir nepieciešams tagad un divu gadu laikā
• Tīrības standartstostarp, cik daudz putekļu ir pieļaujams ap uztvērēju un kā šodien izskatās mājturība
• Strāva un komunālie pakalpojumiieskaitot pieejamo elektrisko jaudu un to, vai saspiestais gaiss ir stabils un sauss
• Nodiluma pārvaldībaieskaitot līkumu stilu, maināmas nodiluma sekcijas un piekļuvi pārbaudei
• Piekļuve apkopeiieskaitot filtru maiņas vietu, gaisa slūžu apkalpošanas klīrensu un drošus izolācijas punktus
• Nodošanas ekspluatācijā plānsieskaitot testa braucienus ar jūsu reālo materiālu, ne tikai ar “tipiskiem” paraugiem

Ja priekšlikumā ir izvairās no šīm tēmām vai uz tām tiek sniegtas neskaidras atbildes, tā nav “patīkami iegūt” nepilnība. Šeit vēlāk būs dīkstāves laiks.

Enerģijas un ekspluatācijas izmaksu sviras

Ekspluatācijas izmaksas ir saistītas ne tikai ar motora izmēru. Tas ir par to, vai sistēma var pārvietot materiālu ar zemāko stabilo ātrumu un spiedienu jūsu konkrētajiem apstākļiem.

• Caurules diametra izvēledramatiski ietekmē ātruma un spiediena kritumu
• Maršrutēšanas disciplīnapiemēram, mazāk asu līkumu samazina turbulenci un nodilumu
• Gaisa plūsmas kontrolepalīdz izvairīties no materiāla pārpūšanas, lai būtu “drošs”
• Filtra izmēra noteikšananovērš augstu diferenciālo spiedienu, kas liek gaisa avotam strādāt intensīvāk
• Noplūdes pārvaldībapie gaisa slūžām un savienojumiem samazina izšķērdēto gaisu un nestabilo plūsmu

Parastās slēptās izmaksas rada pārmērīgu gaisa ātrumu, jo sistēmai nav pietiekami daudz instrumentu. Izmantojot labāku spiediena un filtru uzraudzību, operatori var uzticēties procesam, nevis saviem instinktiem, un jūs varat noturēt līniju stabilā un efektīvā logā.

Putekļu kontroles un drošības apsvērumi

Putekļi ir ne tikai tīrības problēma. Sīkās daļiņas var viegli nokļūt gaisā, migrēt gultņos un elektriskajos skapjos un radīt neērtu darba vidi. Slēgtā transportēšana samazina atvērto pārsūtīšanas punktu skaitu, bet putekļu kontrole joprojām ir atkarīga no gudras uztveršanas un filtrēšanas.

Praktiski pasākumi, kas rada redzamas atšķirības

• Izmantojiet uztvērēju ar pietiekamu filtra laukumu, lai filtrēšana ilgstoši darbotos stabili
• Izvēlieties filtra tīrīšanas metodi, kas atbilst jūsu darba ciklam un putekļu uzvedībai
• Plānojiet putekļu izvadīšanu tā, lai iztukšošanas laikā darbvietā atkārtoti neiekļūtu smalkās daļiņas
• Noslēdziet savienojumus un uzturiet blīves, lai sistēma būtu patiesi noslēgta
• Saglabājiet pārbaudes portus pieejamus, lai "nelielas problēmas" nekļūtu par pēkšņām aizbāžņiem

Ja jūsu materiāls ir viegli uzliesmojošs vai ļoti smalks, projekta sākumā apspriediet rūpnīcas drošības prasības. Laba inženierija ir proaktīva: tā pieņem reālās pasaules mainīgumu un veido aizsargslāņus, nevis paļaujas uz perfektu operatora uzvedību.

Nodošanas ekspluatācijā un apkopes plāns

A Pneimatiskā transportēšanas sistēmanevajadzētu prasīt varonību. Vienkāršākais veids, kā to panākt, ir uzskatīt, ka nodošana ekspluatācijā ir daļa no dizaina, nevis pārdomas.

• Bāzes testsar jūsu faktisko materiālu paredzamajā temperatūras un mitruma diapazonā
• Ātruma pārbaudelai apstiprinātu, ka esat pārsniedzis nostādināšanas ierobežojumus bez pārmērīgas paātrināšanas
• Filtra ielādes novērošanalai apstiprinātu, ka tīrīšanas cikls uztur spiediena starpības stabilitāti
• Nodiluma pārbaudes plānslīkumiem un spēcīgas ietekmes zonām noteiktos darbības laika intervālos
• Rezerves daļu stratēģijakoncentrējoties uz gaisa slūžu blīvēm, filtru elementiem un nodiluma sekcijām

Lielākā daļa "noslēpumaino problēmu" parādās kā spiediena, filtra diferenciālā spiediena un motora slodzes modeļi. Instrumentācijai nav jābūt izdomātai, tā ir saprātīgi jānovieto un faktiski jāizmanto.

Lietošanas gadījumi reālajā pasaulē

Šeit ir aprakstīti izplatīti scenāriji, kuros augi izvēlas pneimatisko transportēšanu un ko tie parasti optimizē.

• Pulvera pārnešana uz maisītājiempar prioritāti piešķir putekļu necaurlaidīgu savākšanu un konsekventu padevi, lai aizsargātu partijas kvalitāti
• Granulu transportēšana uz tvertnēmpar prioritāti piešķir maigu vadāmību un nodilumizturīgus līkumus, lai samazinātu smalkumus
• Maisu izgāztuves stacijasprioritāti piešķiriet vietējai putekļu nosūkšanai un tīrai uztveršanai, lai aizsargātu operatorus
• Vairāki savācēji vienā procesa līnijāprioritāte ir stabila pārslēgšanas loģika un līdzsvarota sūkšana

Kopējais pavediens ir mainīguma kontrole. Materiālās izmaiņas. Apkārtējās vides mitruma izmaiņas. Mainās operatori. Sistēmai joprojām ir jānodrošina stabila plūsma, neprasot pastāvīgu manuālu iejaukšanos.

FAQ

Q1. Kāda informācija jāsagatavo pirms piedāvājuma pieprasīšanas

Norādiet sava materiāla nosaukumu, tilpuma blīvuma diapazonu, daļiņu izmēru diapazonu, mitruma jutīgumu, temperatūru, vēlamo ietilpību, attālumus, līkumu skaitu un savākšanas un izlādes punktus. Ja jums ir fotoattēli ar pašreizējiem pārsūtīšanas punktiem un apkārtējo putekļu situāciju, tas palīdz inženieriem izstrādāt realitāti, nevis pieņēmumus.

Q2. Vai pneimatiskā sistēma nesabojās trauslas granulas vai granulas

Tā var, ja ātrums ir pārāk liels vai līkumi ir slikti izvēlēti. Tāpēc fāzes izvēlei, maršrutēšanai un līkumu konstrukcijai ir nozīme. Ja produkta integritāte ir kritiska, mazāka ātruma stratēģijas un nodiluma vadīta maršrutēšana var ievērojami samazināt nodilumu.

Q3. Kāpēc dažas sistēmas tiek pieslēgtas pat tad, ja motors ir jaudīgs

Aizsprostojumu bieži izraisa nestabila padeve, pārāk daudz asu līkumu, nepareiza gaisa un cietvielu attiecība, mitruma izraisīta saķere vai filtra ierobežojumi, kas darbības laikā maina gaisa plūsmu. Lielāka jauda automātiski nerada stabilu transportēšanu.

Q4. Kā samazināt putekļu veidošanos ap uztvērēju

Koncentrējieties uz uztvērēja filtrēšanas laukumu, pareizu filtra tīrīšanu, hermētiskiem savienojumiem un kontrolētu izlādes metodi uztvertajām smalkajām daļiņām. Putekļu problēmas parasti rodas nepietiekamas filtrēšanas vai sliktas blīvēšanas dēļ, nevis pašas "pneimatiskās transportēšanas" dēļ.

Q5. Vai viena sistēma var apstrādāt vairākus materiālus

Dažreiz, bet tas ir atkarīgs no tā, cik atšķirīgi ir šo materiālu blīvums, daļiņu izmērs un plūsmas uzvedība. Ja jums ir jāapstrādā vairāki materiāli, pieprasiet dizainu, kas nosaka stabilus darbības logus un ietver praktiskus pārslēgšanas un tīrīšanas soļus.

Secinājums un nākamie soļi

A Pneimatiskā transportēšanas sistēmanav vienreizējs pirkums, tas ir procesa lēmums. Ja fāze, gaisa avots, padeves metode, maršruts un filtrēšana ir saskaņota ar jūsu materiālu un izkārtojumu, jūs iegūstat tīrākas grīdas, mazāk pārtraukumu un paredzamāku ražošanu. Ja to nav, jūs saņemat putekļus, kontaktdakšas un sistēmu, no kuras visi izvairās.

Ja vēlaties dizainu, kas atbilst jūsu auga apstākļiem un materiāla uzvedībai,Shandong Yinchi Environmental Protection Equipment Co., Ltd.var palīdzēt definēt skaidru specifikāciju, salīdzināt transportēšanas režīmus un izveidot praktisku uzstādīšanas un darbības plānu. Vai esat gatavs samazināt putekļu daudzumu un stabilizēt pārneses punktus? sazinieties ar mumslai apspriestu jūsu pieteikumu un saņemtu pielāgotu risinājumu.
